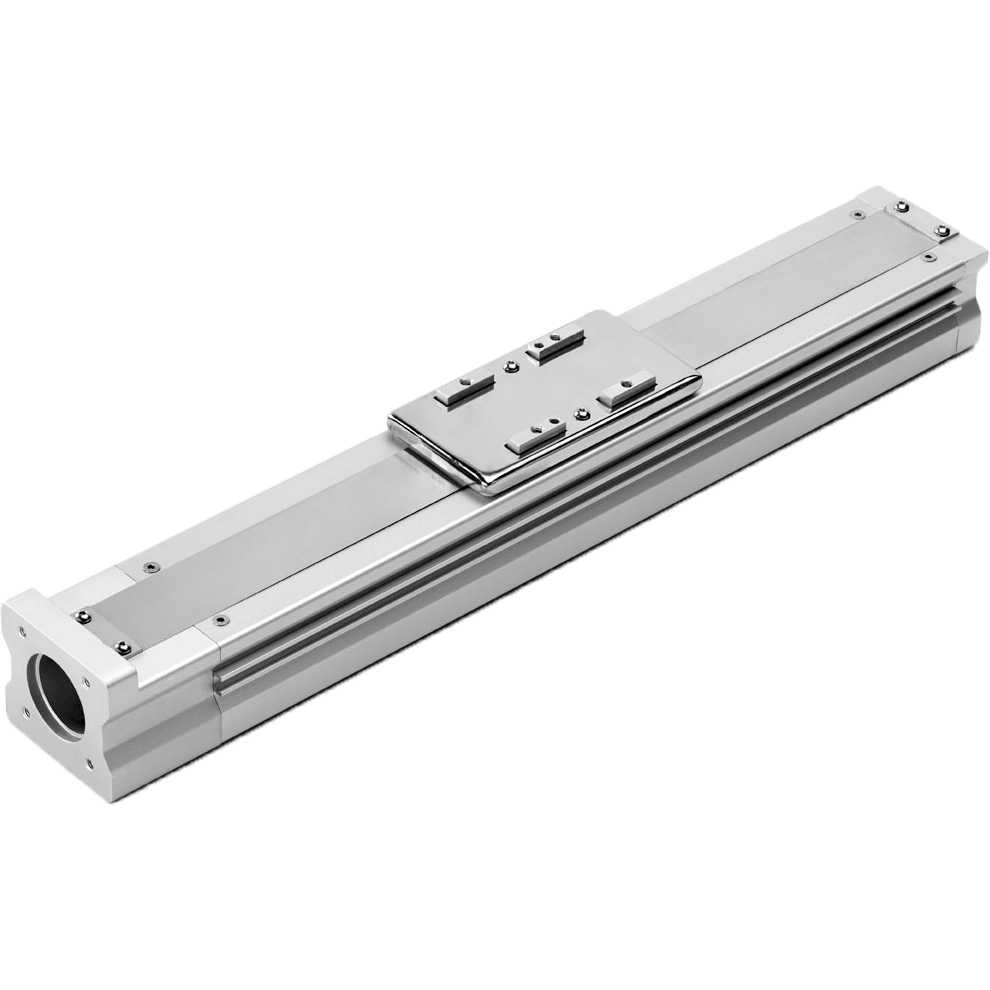

直线模组如何测量精度

作者: 发布时间:2019/9/19 16:48:51 浏览次数:1

由于直线模组是自动化机械设备，所以在实践运用中一定要严格把握好精度的具体改变，并进行必要的精度测量。

1、运转平行度：在设备直线模组的平台上放置规范尺，用试验指示器在内滑块所能移动的范围内进行测验，移动范围内读数的最大差即是测定值。

2、定位精度：以直线模组的最大行程为基准长度，用从基准方位开端实践移动的间隔与指令值之间的最大差错的绝对值来表明。

3、重复定位精度：对任意一点在同样方向进行7次反复定位，再测出其中止方位，算出表头读数最大差值的1/2。作为测验的准则，在移动间隔的中央及大致两头的方位别离进行测验，将测验数值中的最大值作为测定值，用带有±的最大差的1/2表明。

4、游隙：对内滑块给予进给，以滑块刚刚开始移动时试验指示器的读数为基准，从这个状况开始，不依赖进给设备，在与内滑块移动方向一样的方向上(工作台的进给方向)施加负荷，以后把测验开端时的基准值与返回时方位之间的差值，当作测定值。测验在运动部分的中央及大致两头的方位别离进行，把所得到的数值中的最大值当作测定值。

　以上四点关于直线模组的精度测量，其原理都是大同小异的，言而总之都应尽可能的将精度差错减小到最低。
