直线模组电动滑台的选型步骤与选型的误区

作者:   发布时间:2019/7/19 9:35:41   浏览次数:7


1、电动滑台的选型步骤。

电动滑台的选型可参照下面的步骤:
(1)、确定电动滑台的使用环境:根据使用环境判定为一般环境,洁净环境,恶劣环境?
(2)、确定电动滑台安装方向。确定电动滑台为水平安装,墙面安装或垂直安装。
(3)、确定电动滑台搬运的负载。
(4)、核算电动滑台运行的速度和加速度。
(5)、电动滑台的容许力矩校核:计算静止(匀速)状态下和加减速状态下的各向力矩值:Ma,Mb,Mc。
(6)、电动滑台的精度等级要求:明确需要的重复定位精度,行走平行度要求等。
(7)、确定马达安装样式:常用的电动滑台安装方式有直连型,马达左侧安装,马达右侧安装,马达底侧安装等
(8)、电动滑台行程限位开关方式。
(9)、确定电动滑台的电机规格和功率。

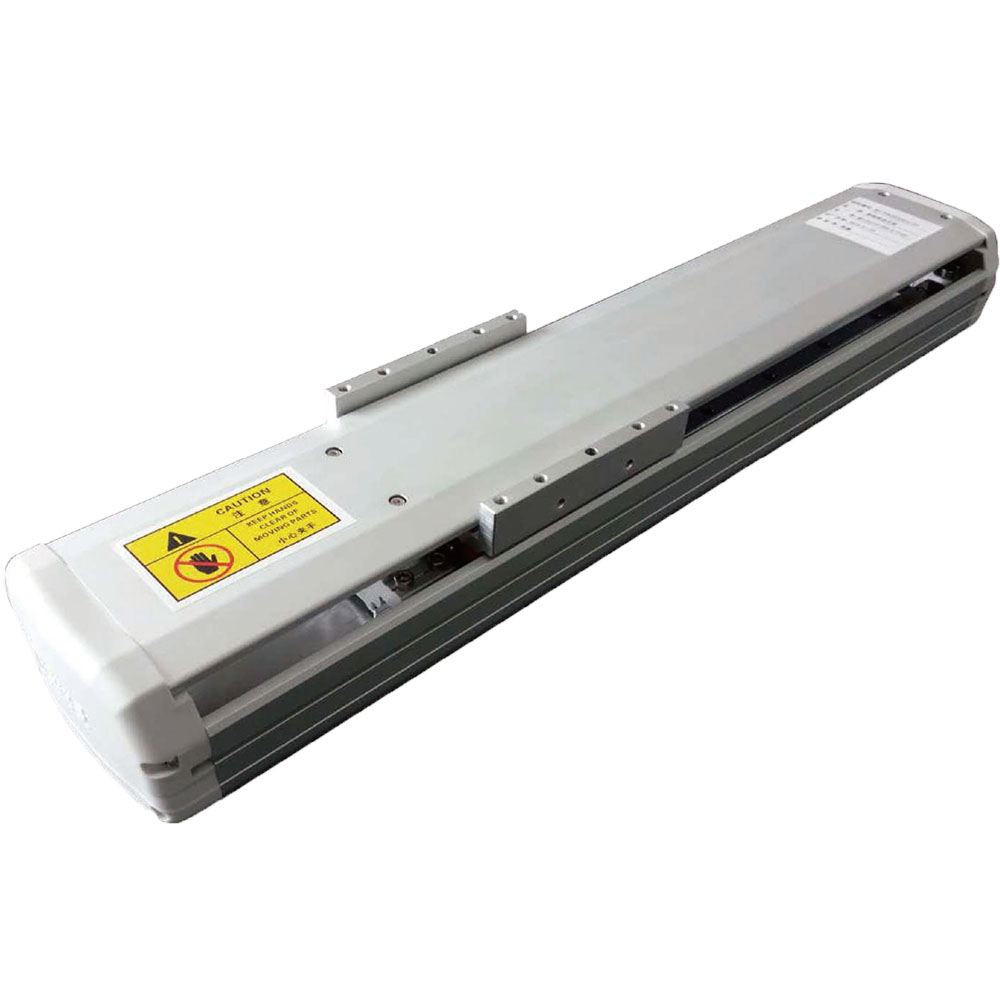

电动滑台选型步骤

2、电动滑台的选型误区

电动滑台的可搬运重量与速度,加速度,力矩值密切相关。不能将负载简单化。负载重量和负载力矩值必须同时校核。
当负载重心偏离滑座中心时,产生的各向力矩会作用于电动滑台的导轨上,请务必校核各项力矩值。
动态容许力矩(Ma,Mb,Mc)一般是以直线运动单元10000km时对应的许用力矩。加减速时,会产生加速附加力矩。
总力矩值=静止(匀速)力矩+加减速附加力矩。
各项力矩值请参照下图:

电动滑台力矩值

电动滑台

电动滑台

电动滑台

加减速附加力矩:Mf=maL L表示力臂长度,a表示加速度。

根据负载位置,将Mf附加到对应的Ma,Mb,Mc上。
